Монтаж
Распашные ворота навешивают на заранее изготовленные и установленные несущие столбы, углубленные в землю и забетонированные не менее чем на 1,8 м. В роли несущих столбов могут выступать бетонные столбы, деревянные брусья твердых пород дерева, металлические трубы сечением более 100 ? 100 мм, кирпичные или каменные столбы.
При использовании каменных несущих столбов в фундамент и сами столбы следует заложить арматуру, а для последующего закрепления стоек ворот из столбов внутрь проема необходимо выпустить уголок или пластины размером 100 ? 100 мм. Прежде чем приступить к работе, нужно дождаться полного отвердевания цемента, но не менее 7 дней.
Установка автоматических распашных ворот в среднем займет менее 5 ч. В ходе монтажа между створками ворот и между столбами и створками образуются просветы, которые закрывают особыми профилями или заштукатуривают. Нижний просвет закрывают «лежачим полицейским».
В процессе установки автоматических ворот понадобятся строительный уровень, рулетка, карандаш (маркер), клеммная отвертка, обычная отвертка, ключи для закручивания болтов, шуруповерт, уголок, клепальный пистолет, шлифовальная машинка, которой при необходимости обрабатывают поверхность и грани, перфоратор с набором сверл по металлу и буров по бетону, 2 биты на 8 и на 10, защитные средства (перчатки, защитные очки, каска).
Сборку полотна осуществляют по тому же принципу, что и у откатных ворот, поэтому пропустим этот этап и сразу перейдем к монтажу. В данном случае используют навесные столбы, которые прикрепляют к основным. Сначала еще раз проверяют все размеры и их соответствие монтажной карте. Далее прикладывают монтажный столб к имеющемуся столбу проема и с помощью строительного уровня проверяют вертикальность двух столбов, потом приваривают навесной столб к закладным пластинам столба проема. Используя рулетку, выравнивают столбы поверху и размещают второй монтажный столб, после чего с помощью строительного уровня контролируют вертикальность ориентации плоскостей столба. Второй столб также приваривают к закладным пластинам.
Прочность столбов, на которые навешивают ворота, имеет большое значение. Поэтому для них следует заливать качественный фундамент и устанавливать их строго вертикально. Если столбы возводят из пустотелого декоративного кирпича, то наличие закладных деталей обязательно.
Затем створку прикладывают к столбу, разместив на нем крышку. Используя подкладки и регулировку петель, добиваются горизонтальности створки и наличия нужного просвета. Потом отмечают места крепления петель и проделывают отверстие диаметром 8 мм. Нарезают резьбу для крепления петель, фиксируя ворота на винты, идущие в комплекте с петлями. Далее петли накрывают декоративными крышками. Подобным же образом навешивают и вторую створку. После этого декоративные крышки можно затянуть.
Чтобы сделать ворота автоматическими, устанавливают место размещения первого привода и замеряют размеры, по которым изготавливают пластину крепления привода. Далее определяются с вариантом крепления пластины с учетом специфики установочного места и размечают его. Строительным уровнем проверяют горизонтальность ориентации крепежной пластины. Там, где будет расположена пластина, сверлят отверстия и фиксируют ее болтами и, постоянно корректируя с помощью уровня горизонтальность пластины, окончательно ее закрепляют. Применив «болгарку», зачищают места сварных соединений и конструируют привод с рычагами и монтажное основание.
Размечают места крепления с соблюдением горизонтальности их расположения – в этом снова поможет строительный уровень. На монтажной пластине отмечают места крепления привода, где просверливают отверстия, прикрепляют основание саморезами, контролируя горизонтальность, вставляют готовый привод в монтажное основание и фиксируют идущим в комплекте крепежом.
На столбе внутри проема отмечают месторасположение фотоэлементов. Проделывают отверстия и подключаются к фотоэлементам, на свое место ставят защитные крышки и фиксируют их винтами.
Теперь нужно смонтировать передний кронштейн. Для этого в точках крепления кронштейна на раме полотна проделывают отверстия, болтами прикрепляют передний кронштейн.
Делают второй привод и размещают его на второй створке. На приводе закрепляют механизм концевых выключателей, кулачки которых корректируют, двигая створку вручную, после чего осуществляют подключение привода к электрической сети. Размечают местонахождение корпуса блока управления приводами. В соответствующих местах просверливают отверстия и фиксируют корпус шурупами, прикрепив к нему плату управления. Затем прокладывают необходимый кабель, в частности управляющие и питающие провода ко второму приводу, и реализуют подключение. В соответствии с монтажной схемой создают подключение к блоку управления.
Последний этап состоит в проверке основных программных настроек по инструкции к приводу. В приемник блока управления записывают код «мастер». На блоке управления фиксируют крышку с заранее установленным ключом-кнопкой. Приводы закрывают защитными кожухами и закрепляют их. На ворота с помощью саморезов навешивают задвижку. Законченная конструкция распашных ворот представлена на рисунке 54.

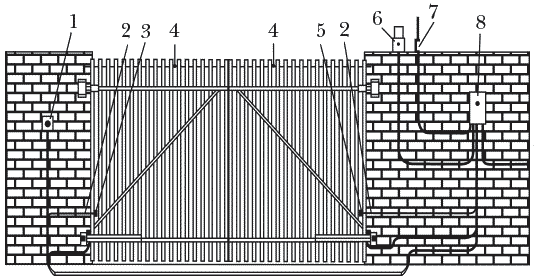

Рисунок 54. Схема распашных ворот (после монтажа): 1 – кнопка управления; 2 – редукторный электропривод; 3 – фотоэлемент (передающий); 4 – створка ворот; 5 – фотоэлемент (приемный); 5 – сигнальная лампа; 7 – приемная антенна; 8 – блок управления с приемником радиосигнала
